管道模具聽起來像是把“洞”做出來的工具，但真正的難點并不在“有無”，而在“均勻”“同心”和“可復制”。為什么明明是同一套配方與設備，有的產線能長時間穩定擠出，有的卻頻繁出現橢圓度超差、壁厚波動、表面波紋甚至承插口不配合?關鍵就在模具的設計細節與工藝窗口是否被系統性地拿捏住了。
一、先厘清對象：兩大類“管道模具”
1)擠出管道模具(Pipe Die & 定徑系統)
用于連續生產直管，典型材料：PVC-U、CPVC、HDPE、LDPE、PP-R、PVDF、PA12
等。應用覆蓋給排水、燃?xì)廨斔汀⒒そ橘|(zhì)、超純水、電纜護套等。核心由口模—心軸形成環隙出料，配合真空定徑套與冷卻段實現尺寸穩定與表面質量。

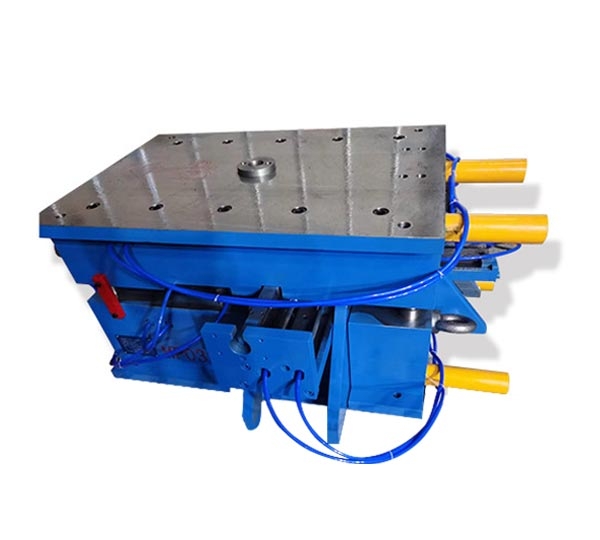

2)管件注塑模具(Fitting Mould)
用于彎頭、三通、四通、變徑、承插、法蘭座等配件的成型。材料與管材對應，強調厚壁件的均勻冷卻、深腔抽芯與收縮補償。良率與周期高度依賴澆注系統與冷卻系統的均衡。
二、從需求倒推：決定模具方案的“指標清單”
關鍵尺寸：外徑、壁厚、橢圓度、承插口配合(插口/承口)
力學與使用：壓力等級(PN)、落錘沖擊、長期蠕變與應力開裂
外觀與幾何：表面粗糙度、光澤、波紋與鯊魚皮、顏色均勻性
環境與介質：溫度范圍、化學介質、氯化物/溶劑敏感性
效率與成本：可換規格速度、開車穩定時間、維護與清洗便利度
只有把這些目標前置，模具的結構與材料、工藝窗口才有據可循。
三、擠出管道模具的設計要點(把“環隙”做成“均勻環流”)
1)流道均衡：讓熔體“同工同酬”
分配結構：蜘蛛式、衣架式或螺旋分流結構，以等壓/等速為目標。
環隙設計：口?！妮S間隙沿周向均一，設置精密同心調節與定位錐，避免偏肉。
駐留時間：體積與溫控匹配，降低死角與降解;分區加熱，防止過熱發黃或凝膠點。
2)定徑與冷卻：尺寸穩定的真功夫
真空定徑套：槽形、吸附孔與冷卻水路形成穩定水膜與負壓，控制初始定徑;
真空度與水溫：常用 -0.04～-0.08 MPa、冷卻水 20～28 ℃;
牽引與口模距離：縮短“自由收縮段”，減少橢圓與波紋的生成;
長徑比與表面處理：定徑套內壁拋光/鍍鉻，降低摩擦與拉傷。
3)材料與熱處理：耐磨、抗腐、易維護
口模/心軸：38CrMoAlA 氮化(層深 0.5–0.8 mm)或 S136 拋光;
表面工程：硬鉻/氮化/PVD 涂層，降低粘料與磨耗;
快換設計：同心可調墊片、分瓣式結構，快速換規格與清理。
4)經驗工藝窗口(因牌號而異，取中位區間起步)
PVC：料溫約 160–185 ℃;
HDPE：料溫約 180–220 ℃;
PP-R：料溫約 190–230 ℃;
線速度：與冷卻能力/壁厚匹配，避免表面“鯊魚皮”。
上述為常用范圍，具體仍以原料商建議與試機曲線為準。
四、管件注塑模具：厚壁件的冷卻、抽芯與補縮管理
1)澆注系統：穩壓充模，避免噴射與取向痕
熱流道優先：閥針熱咀配合環形/扇形澆口，降低剪切與流痕;
冷料井與過渡 R：在主流道前設置冷料井，關鍵轉角做 R0.5–1.0 過渡，減少熔體折返痕。
2)抽芯與機構：深腔不“卡人”
側向抽芯/滑塊：油缸驅動，燕尾導向，防止偏磨;
可收縮芯(Collapsible Core)/分瓣鑲件：用于承插口、環形倒扣與外螺紋;
頂出系統：頂管/環形頂出+推板組合，施力均勻，防白化與頂痕。
3)冷卻系統：把熱量均勻“拿走”
螺旋水道/環形水路貼近厚截面;
**仿形冷卻(3D 打印水路)**用于大尺寸件，明顯縮短周期并降低變形;
溫控分區：厚區延遲開模，薄區快速降溫，實現同步脫模強度。
4)鋼材與表面
PVC/CPVC：建議 S136/1.2083 等耐腐蝕鋼或鎳系涂層，抑制 HCl 導致的點蝕;
通用：P20 預硬用于中等產量，H13/1.2344 抗熱疲勞，鏡面區拋至 Ra≤0.2 μm。
5)收縮率與公差(經驗值，仍以牌號測試為準)
PP-R ≈ 1.5–2.0%
HDPE ≈ 1.5–3.0%
PVC-U ≈ 0.4–0.6%
PVDF ≈ 1.2–1.5%
五、缺陷與對策：從現象直達根因
橢圓度超差/壁厚不勻：口模心軸不同心、定徑吸附不穩、牽引抖動
→ 校正同心、優化定徑槽與真空度、平穩牽引與線速度匹配。
表面波紋/鯊魚皮：熔體溫度偏低或線速度過高
→ 提升口模區溫度、減速并加強初段冷卻均勻性。
注塑件縮水/陷坑：厚截面補縮不足、保壓傳遞差
→ 增大保壓壓力/時間、改澆口位置與尺寸、加近壁冷卻。
應力白化/翻影：厚薄突變、冷卻不均或取向過強
→ 筋厚控制在外觀壁厚 0.5–0.6t，內角 R≥0.5t，升模溫降剪切，必要時退火。
熔接痕明顯/強度不足：多點進膠匯合溫度低、排氣差
→ 升料/模溫、改善排氣、改進澆口布局或增加溢邊。
六、工藝窗口與在線監控：把“感覺”變成“數據”
擠出線：熔體溫度、口模壓力、真空度、牽引速度、冷卻水溫/流量形成閉環;
注塑線：多段速度+保壓曲線，型腔壓力傳感器用于切換點與保壓優化;
上游準備：原料干燥(特別是 PP-R、PVDF、PA 系)、色母分散、過濾網目數匹配。
試模 DOE：一次只動一個變量，記錄周期、良率、尺寸與外觀的響應曲線，固化工藝卡。
七、材料匹配與后處理：為“長期可靠”兜底
材料選擇：按介質與溫度選 PVC-U/CPVC、HDPE、PP-R、PVDF、PA12 等，關注 ESCR(環境應力開裂)與長期強度;
退火去應力：厚壁件與外觀件收益明顯。PVC/ABS 約 70–80 ℃ 保溫 2–4 h;PP-R/PE 80–100 ℃ 1–2
h;隨爐緩冷并做好支撐，避免二次變形。
表面穩定：鏡面區細拋與鍍層能降低粘料與拉傷，延長清洗周期。
八、從研發到量產：一條高通過率的路線圖
需求評審：規格、PN、配合、公差、顏色、年產量與節拍目標。
DFM/CAE：流動/保壓/冷卻仿真，鎖定澆口與水路、口模環隙與定徑吸附。
材料與鋼材：確認牌號窗口與鋼材熱處理方案。
加工與裝配：五軸/慢走絲/放電、應力消除與精密研配;關鍵面一次裝夾保證同心。
T0/T1 試模：按尺寸—外觀—周期順序驗證;記錄型腔壓力與溫度曲線。
量產爬坡：標準作業、維護周期、易損件清單與備件、換模時間優化。
驗收關注點(示例)：外徑與壁厚穩定度、橢圓度、承插口規、表面粗糙度、周期、良率、落錘沖擊、耐壓、熱回縮(熱塑性管材)、氧化誘導期(PP-R)等。
九、成本與交付：把錢花在刀刃上
成本構成：鋼材與熱流道、抽芯油缸、溫控/傳感、加工工時、試模與調機。
降本思路：
規格族模塊化口模與通用定徑套;
關鍵部位可換鑲件、標準化抽芯，縮短停機維護時間;
仿形冷卻提升節拍，折合到單件成本往往更低。
十、兩則簡短案例
案例 A：DN110 PP-R 管道擠出“開車不穩”
癥狀：初段橢圓度波動、表面細波紋。
舉措：口?！妮S同心微調，定徑套吸附孔重布+真空度從 -0.05 提至 -0.07 MPa，口模溫區上調 10 ℃，牽引與噴淋段距離縮短。
結果：開車時間從 45 min 降到 20 min，橢圓度穩定在 0.3% 以內，連續生產 8 h 無清洗。
案例 B：PVC-U 90° 彎頭注塑周期優化
癥狀：頂面陷坑與白化，周期 55 s。
舉措：環形澆口擴大 0.4 mm，熱流道閥針延遲關針 0.15 s，厚區增設螺旋水道并分區控溫;保壓曲線改為“三段遞減”。
結果：外觀缺陷消除，周期降至 36 s，良率 98% 以上。
無論是連續擠出的管材還是厚壁的管件，流動均衡與冷卻一致性是穩定良率的第一性原理。只要圍繞這兩個核心做結構與工藝的組合優化，配上可復現的試模與監控方法，管道模具就能從“能出品”走向“高產、可復制、好維護”。
