為什么同樣是一支注射器、一個采血管或一塊微流控芯片，明明配方與設備相近，有的工廠能跑出百萬模次穩定與極低不良率，另一些卻總在毛邊、黑點、尺寸漂移和驗證不過之間反復返工?答案常常不在“材料是否夠好”，而在醫療器械模具是否把安全、潔凈、精度與可復制性一道“做滿”。

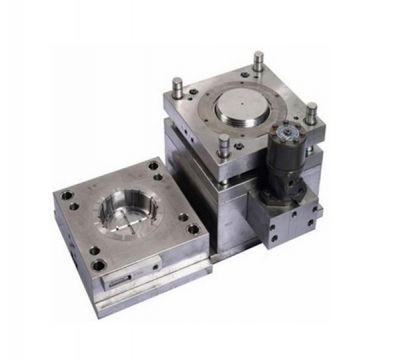

一、醫療器械模具的邊界與對象：比“成型”多一半的要求
1)兩大類主戰場
一次性耗材：注射器與針筒、輸液器組件、采血管、滴斗、過濾器殼體、PCR 板與管、培養皿等。特征是薄壁、高腔數、潔凈與透明。
功能與光學件：霧化器、吸入器、采樣器、微流控芯片、導管接頭、閥體、藥包材(預灌封、瓶塞/蓋墊)。特征是密封可靠、光學品質與耐滅菌。
2)模具類別與工藝
熱塑性注塑模具：PP、PE、PC、PMMA、PSU、PPSU、PEEK、COP/COC、ABS 醫療級等。
液態硅膠(LSR)模具：密封圈、閥瓣、柔性接頭，強調冷流道+真空腔體+全自動脫模。
吹塑/擠出模具：霧化器瓶體、軟管、導管。
MIM/金屬注射與復合材料壓縮模(少量特殊器件)。
醫療器械的本質要求是安全與一致性，因此模具的策略必須同時覆蓋材料潔凈、微?？刂啤⒖蓽缇?、尺寸能力、可追溯性。
二、從需求出發：把“驗證指標”前置到模具設計
關鍵尺寸與能力：公差級別、形位(同軸/同心/垂直度)、光學面平整度;關鍵尺寸建議 Cpk≥1.33(量產)/1.67(關鍵特性)。
功能與密封：配合扭力、泄漏率、壓差、復裝配性、疲勞壽命。
外觀與顆粒：透明件應力雙折射、黑點/氣紋/銀紋、毛邊閾值;粒子與微塵等級需匹配潔凈室。
滅菌路線：EO、γ、蒸汽;對材料尺寸及老化影響需反推模具收縮與補償。
產能與成本：腔數、節拍、換型時間、可維護性與備件策略。
把這些目標寫進DFM 審核單與圖面公差策略，模具才能一開始就朝對的方向加工。
三、設計原則：讓安全、潔凈、精度與效率同時成立
1)鋼材與表面
耐腐+鏡面：S136/1.2083、420 不銹，光學面拋至 SPI A1;熱疲勞區可用 H13/1.2344。
表面工程：硬鉻/PVD/DLC 視樹脂選擇;避免析出污染，方便清潔。
2)澆注系統與平衡
閥針熱流道優先：針閥同步開閉，杜絕拉絲與膠點;對薄壁透明件采用潛伏微點澆口或環形澆口。
流道平衡：幾何等長 + 熱平衡并重，高腔數建議型腔壓力傳感器監控“真實平衡”。
3)脫模與頂出
均勻頂出：頂管、推板、環形氣頂組合，外觀面避免尖頂針;行位斜頂要留防氣缸漏油與金屬屑的隔離結構。
倒扣與嵌件：分瓣抽芯/可收縮芯，二次包膠對位機械限位+定位柱雙保險。
4)冷卻與節拍
仿形冷卻：3D 打印水路貼近厚區，縮短 15–30% 周期;分區控溫，光學面溫差收斂。
溫控與記錄：熱電偶分區閉環，記錄模溫/料溫/循環曲線，為 OQ/PQ 留檔。
5)分型與排氣
分型面避開密封與光學關鍵區;微流道、針筒、螺紋口等處設計微排氣槽(深 0.005–0.01 mm)，減少燒焦與銀紋。
毛邊防線：定位錐+導柱導套+周向預緊，保證高腔數長期不“張口”。
四、材料與工藝窗口：別讓滅菌把尺寸和外觀帶溝里
常見醫用材料要點
PP/PE：一次性耗材主力;對 EO/γ 友好。注意銀紋與翹曲，充分干燥與保壓遞減曲線可穩住外觀。
PC/PMMA：透明與光學;對應力、刮傷敏感。PC 耐沖擊但 γ 變色風險，PMMA 透明度極佳但脆。
PSU/PPSU：耐高溫蒸汽滅菌;模具拋光與脫模角要到位，避免拉傷。
COP/COC：超透明、低析出、適合光學與微流控;需要針閥熱咀+鏡面模腔。
PEEK：高性能耐化學;模具鋼與熱處理等級要上檔，流道與排氣容錯小。
TPU/TPE：柔軟密封件;注意包膠粘接窗口與前處理。
LSR(液態硅膠)：需冷流道、靜態混合、真空腔，開模即自動脫件;控好 A/B 比與停留時間避免“膠線”。
滅菌適配提示
EO：對大多數熱塑性友好，但可能引入殘留與尺寸濕敏變化。
γ：可能引發黃變/脆化;對光學件慎選或調整添加體系。
蒸汽：對 PPSU/PEEK 友好，對 PP 需評估變形與性能衰減。
設計時預留后處理與老化補償，避免驗證時“集體偏移”。
五、結構細節：把“看不見的小事”做扎實
1)光學與微結構
透光件的型腔鏡面需控制橘皮與水波紋;流向與澆口對稱，避免應力雙折射“十字花”。
微流控的微槽、微柱建議電火花后精磨/拋光/離子銑;分型線避開光路。
2)高腔數與疊模
32/64/128 腔常態化;疊模/堆疊模把模次翻倍但對剛性、冷卻與同開度要求更嚴。
腔號可做模內鐳雕，配合可追溯系統記錄到批號。
3)LSR 模具抓手
冷流道針閥實現近零料頭;真空抽腔減少氣痕;排氣位置設置“泄壓島”。
模內鑲件包膠：金屬/塑件需等離子或火焰處理提升粘接。
六、質量與驗證：IQ/OQ/PQ 不是口號，是“數據閉環”
DFM/FMEA：設計失效模式提前消項;對毛邊、銀紋、熔接痕有明確“設計對策”。
CAE/DOE 試模：Moldflow 決定澆口/保壓/冷卻;試模一次只動一個變量，保留型腔壓力曲線作為切換點依據。
測量與清潔：CMM、影像、白光干涉;粒子監控與落塵測試記錄為潔凈室審核準備。
IQ/OQ/PQ：裝機確認(IQ)、工藝窗口確認(OQ)、量產能力確認(PQ)三步走;關鍵尺寸 Cpk 入檔，參數鎖批。
壽命與保養：定期拋光、熱咀維護、密封件更換;導向/抽芯機構預防性保養而非事后維修。
七、缺陷與對策：把問題“定位—?dú)w因—復現—消除”
毛邊：分型面局部張口/排氣過大 → 增強定位、微調排氣深度、檢查鎖模力與模板平行度。
銀紋/氣紋：水分/氣體卷入 → 充分干燥、改善排氣、降低注速前段避免噴射。
黑點/雜質：熱咀死角/換料不徹底 → 優化流道過渡 R、制定換料 SOP、縮短停留時間。
熔接痕強度低：匯合溫度偏低/纖維取向 → 升模溫與料溫、改澆口布局、增加溢邊。
縮水/陷坑：厚區補縮不足 → 三段遞減保壓、近壁冷卻、局部增厚做過渡 R。
翹曲與配合差：冷卻不均或應力集中 → 仿形冷卻、筋厚 0.5–0.6t、內角 R≥0.5t。
光學雙折射：取向應力過大 → 提升模溫與熔體溫度、降低保壓峰值、退火消應力。
LSR 膠線/流痕：混合不均/排氣差 → 校準 A/B 泵比、加強真空、調整針閥開閉時序。
八、自動化與數據：把“好狀態”固化成標準作業
自動化單元：機械手取件、模內剪澆、在線稱重、視覺外觀/腔號識別、在線泄漏或扭力測試、自動裝配與包裝。
閉環控制：型腔壓力、熱電偶反饋到注塑機;異常即停機+報警+留痕。
數據連通：與 MES/質檢系統打通，批號—腔號—參數—檢驗記錄一體追溯。
九、成本與周期：把錢花在刀刃上
成本構成：鋼材與熱流道、拋光與研配、仿形冷卻、腔數與疊模、驗證與試模、備件與維護。
降本路線：
族系化鑲件：同平臺多規格快速切換;
共用熱咀+標準件清單：備件友好;
仿形冷卻與高導熱鑲件：以周期換成本;
在線檢測前移：減少返修與報廢
醫療器械模具的成功，不在某個“神招”，而在一套可驗證、可追溯的體系：從材料—設計—加工—試?！?yàn)證—量產—保養的每一步，都能被數據和記錄支撐。當安全、潔凈、精度與效率被同時滿足，百萬模次穩定就不再是運氣，而是水到渠成。
