擋泥板、密封圈、醫療止血帶……它們離不開橡膠模具，可你真的了解一副合格橡膠模具要經歷哪些考驗嗎?
01 產業坐標：橡膠模具在哪些產品里“露臉”
汽車：輪胎之外，雨刮膠條、減震塊、油封都靠橡膠模具成型。
軌交：道床減振墊、空氣彈簧講究耐疲勞與尺寸穩定。
消費電子：手機防水圈、鍵盤按鍵追求手感和精密度。
醫用與食品：止血管、奶嘴需符合嚴格生物相容和衛生標準。
從高強度到高潔凈，不同場景塑造了橡膠模具的多樣需求。
02 選材邏輯：模具鋼與配方的“雙向奔赴”
模具鋼
H13/SKD61：抗熱裂、適合高溫硫化。
S136/420不銹鋼：耐腐蝕，做醫用、食品級制品不生銹。
硬質鋁合金：試制小批量時節約成本，散熱快。
橡膠配方
NR、SBR：通用彈性體，用量大。
NBR、FKM：耐油耐高溫，汽車油封常見。
LSR(液體硅膠)：醫療級首選，需要冷流道配合。
模具壽命、表面光潔度、脫模難度都得跟橡膠配方“對表”。
03 結構心法：讓膠料乖乖填滿型腔
流道設計：壓?？颗鞚q式溢料槽保證補壓;注射成型要算好剪切熱，防止焦燒。
排氣槽：0.02-0.04 mm 深度最常見，既排氣又不漏膠。
溫控回路：硫化均勻性=尺寸穩定性;復雜制品會分區加熱。
脫模機構：硬脆嵌件用機械頂出，柔軟件則偏愛氣頂或氮?dú)饽遥安焕笔怯仓笜?biāo)。
04 制造工藝：從鋼塊到型腔的精密雕刻
粗加工：CNC 整體開粗，留足余量防應力集中。
電火花/線割：成型面深槽、銳角一次到位。
精磨與拋光：鏡面級別 Ra0.2 μm，可降低制品毛邊。
表面處理：氮化、鍍鉻或氟化涂層，提升耐磨與防粘。
裝配調整：分型面打藍確認貼合，0.01 mm 以內才算過關。

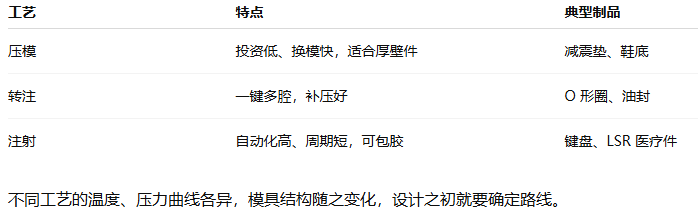

05 成型方式“三兄弟”
06 質量“關卡”：八成缺陷源自模具
尺寸漂移：熱流不均，改水路或調整補壓。
毛邊過大：分型面磨損或鎖模力不足，需修復配合面。
燒焦發硬：排氣槽堵塞，及時打磨清理。
粘模撕裂：型腔粗糙或放錯脫模劑，檢查表面處理。
對癥下藥比返工重做便宜十倍。
07 維護節拍：讓模具多干三年活
每班次：清理流道殘膠、檢查排氣槽。
每周：測分型面平行度、補涂防銹油。
每月：拆檢導柱導套、潤滑頂針。
年檢：全尺寸復測，判定是否更換鑲件。
建立臺賬，把“修”提前到“養”，停機才能最少。
08 新趨勢：橡膠模具也在“升級”
全電式注射機：精度±0.01 mm，模具要配合低摩擦熱流道。
3D 金屬打印鑲件：復雜冷卻管路一次成型，縮短硫化時間 20%。
在線視覺檢測：邊脫模邊判缺陷，數據反向修正模具。
可降解彈性體：對模具耐腐蝕和排氣提出新挑戰。
技術革新正在重寫模具設計與維護的“游戲規則”。
09 典型案例：從“三次返修”到“一步到位”
某軌交項目初代減振墊模具因排氣不足，制件 30% 有焦邊。團隊改用分區排氣+3D 打印冷卻鑲件，硫化周期由 8 min 降到 5 min，廢品率跌至 2%。模具成本雖增加 15%，但一年內靠節省原料與人工回本。
10 收束思考：模具好不好，產品先知道
設計選材、加工裝配、成型調試、日常維護——任何環節松懈都會在硫化機開合間被放大。把橡膠模具這條鏈條拉直、拉順，才能讓每一副密封圈、每一塊減震墊都在高溫高壓中穩穩落地。
真正的“好模具”，不是最貴，而是最合適——合適的鋼材、合適的結構、合適的工藝，最終帶來合適的成本與品質。
